Työmaan dokumentaatio: mitä kuvata ennen kuin rakenne peittyy

Valmis rakennus on musta laatikko

Valmistuneesta rakennuksesta ei näe, miten se on tehty. Kun levy on kiinni ja laatta saumattu, sen takana oleva on olemassa enää siinä muodossa kuin se on kuvattu. Siksi rakennusalalla dokumentaatio on kulu joka päivä ja tuotto harvoin, mutta silloin kerralla: sinä päivänä, jona joku kysyy, mitä rakenteen sisällä on, oliko vaurio olemassa ennen työtä tai kuka pyysi muutosta.

Tässä artikkelissa käydään läpi, mitä kannattaa kuvata, miten kuvasta tulee todiste, kenen aineisto se on ja miten dokumentointi aloitetaan, jos sitä ei ole tehty lainkaan.

Neljä tilannetta, jotka kannattaa aina kuvata

Kaikkea ei kannata kuvata, koska aineisto, josta ei löydä mitään, on yhtä hyödytön kuin puuttuva aineisto. Neljä tilannetta kattaa suurimman osan tarpeesta.

Ennen peittämistä. Kaikki, mikä jää rakenteen sisään: putket, johdot, eristeet, kiinnitykset, kosteudeneristys ja läpiviennit. Tämä on tärkein luokka, koska tietoa ei saa myöhemmin millään muulla keinolla kuin avaamalla.

Lähtötilanne. Kohteen kunto ennen kuin aloitit, myös viereiset tilat ja naapurin seinät, jos teet purkutöitä. Tämä suojaa väitteiltä, että vaurio olisi syntynyt teidän työstänne.

Poikkeamat. Yllätykset, joita suunnitelmissa ei ollut: laho rakenne, home, väärin tehty aiempi työ. Ne ovat lisätöiden peruste, ja peruste tarvitaan kuvana ennen kuin asia korjataan.

Valmis työ. Erityisesti kohdat, joita ei pian enää näe, ja kohdat, joista tilaaja todennäköisesti kysyy.

Märkätiloissa vedeneristyksestä täytetään yleensä tarkastusasiakirja, ja kuvat ovat sen paras liite. Kuva ei todista kalvon paksuutta tai tartuntaa, mutta se näyttää, tehtiinkö nurkkavahvistukset, kaivon liitos ja läpivientien tiivistykset, ja se rajaa jälkikäteen kohdan, josta rakenne pitää tarvittaessa avata.

Kuvasta tulee todiste, kun se tietää missä ja milloin

Kuva ilman yhteyttä kohteeseen on lähes arvoton. Aikaleima syntyy yleensä automaattisesti, mutta paikka puuttuu. Puhelimen galleriassa oleva kuva seinän sisältä ei kerro, mikä kohde, mikä kerros ja mikä seinä on kyseessä, ja kolmen kuukauden päästä kukaan ei muista.

Siksi ratkaisevaa on, syntyykö kuva projektin yhteyteen vai laitteen kuvakansioon. Projektiin liitetty ja pohjakuvaan sijoitettu kuva vastaa kysymykseen "missä tämä on" itse. Galleriaan jäänyt kuva katoaa, kun laite vaihtuu.

Määrästä ja laadusta kolme käytännön ohjetta:

• Yleiskuva ja lähikuva. Peittyvästä rakenteesta riittää yleensä kaksi tai kolme kuvaa: yleiskuva, josta näkee missä ollaan, ja lähikuva, josta näkee yksityiskohdan. Yksi yleiskuva huoneesta ei todista mitään yksittäisestä rakenteesta, ja kaksisataa jäsentämätöntä kuvaa on käytännössä sama kuin ei yhtään.
• Mitta mukaan. Rullamitta kuvassa kertoo mittasuhteen, jota muuten ei näe, esimerkiksi eristepaksuuden tai kaadon.
• Sama kulma ennen ja jälkeen. Kuvapari samasta kulmasta on vahvempi todiste kuin kaksi hyvää kuvaa eri suunnista.

Puhelinkamera riittää. Tarkkuutta tärkeämpää on, että kuva liittyy kohteeseen ja sijaintiin.

Kolme tilannetta, joissa kuva ratkaisee

Kosteusvaurio kaksi vuotta luovutuksen jälkeen. Asiakas ilmoittaa, että kylpyhuoneen seinä on kostunut. Kysymys on, tehtiinkö vedeneristys oikein. Jos kuvia ei ole, rakenne avataan arvaamalla, ja selvityksen kustannuksista ja vastuusta väännetään ilman näyttöä. Kuvat vedeneristyksestä nurkkavahvistuksineen ja kaivon liitoksineen ennen laatoitusta kertovat, mitä tehtiin, ja usein myös sen, mistä vika todennäköisemmin löytyy.

Naapurin vaurioilmoitus. Purkutyön jälkeen naapuri ilmoittaa halkeamasta seinässään. Lähtötilanteen kuvat kertovat, oliko halkeama siellä jo. Ilman niitä asia käydään vakuutusyhtiön kanssa ilman näyttöä kumpaankaan suuntaan.

Lisätyö, jota tilaaja ei muista tilanneensa. Purun alta paljastuu lahoa alusrakennetta, se korjataan ja lasku lähtee. Päivätty ja kohteeseen liitetty kuva lahosta rakenteesta on peruste. Sanallinen kuvaus on väite. Lisätyöstä kannattaa silti aina sopia kirjallisesti ennen kuin se tehdään, ja kuva on sen sopimuksen liite. Lisää aiheesta artikkelissa lisä- ja muutostöiden hallinnasta.

Kaikissa kolmessa ratkaiseva hetki on kaukana siitä hetkestä, jolloin kuva olisi pitänyt ottaa. Jälkikäteen sitä ei voi tehdä, ja siksi kuvaamisen pitää olla rutiini eikä harkinta.

Kuka kuvaa

Yleisin malli on, että työnjohtaja kuvaa käydessään. Aineisto on silloin kattava niinä päivinä, kun hän käy, ja tyhjä muina. Peittyvät rakenteet eivät odota työnjohtajan käyntiä, vaan peittyvät, kun asentaja on valmis.

Toimivampi malli on, että kuvaa se, joka työn tekee. Se vaatii kahta asiaa: kuvaamisen pitää olla nopeaa, ja työntekijän pitää tietää, mitkä tilanteet kuvataan. Jälkimmäinen on yllä oleva neljän kohdan lista, ei ohjekirja.

Kenen aineisto se on

Kysymys tulee yleensä vastaan väärään aikaan: kun joku lähtee talosta, puhelin hajoaa tai kuvia tarvitaan kaksi vuotta luovutuksen jälkeen, kun porukka on jo muilla työmailla.

Työssä syntynyt aineisto kuuluu työnantajalle, mutta jos se on vain työntekijän puhelimessa, se on käytännössä poissa samalla hetkellä kuin puhelin tai työntekijä. Kuvan pitää siis syntyä yrityksen aineistoon heti, kun se otetaan. Jälkikäteen siirtäminen jää yleensä tekemättä.

Tähän liittyy myös tietosuoja. Kuvat asiakkaiden kodeista voivat sisältää henkilötietoja, ja niiden käsittelystä vastaa yritys. Yrityksen pitää pystyä kertomaan, missä kuvat ovat ja kuka niihin pääsee, ja se on vaikeaa, jos ne ovat kymmenen nykyisen ja kolmen entisen työntekijän puhelimissa tai WhatsApp-ryhmässä. Miksi ryhmäkeskustelu ei ole arkisto, käydään läpi artikkelissa työmaan viestinnästä.

Säilytys ja pitkä vastuu

Takuuaika on rakennusurakoissa tyypillisesti kaksi vuotta, mutta vastuu piilevistä virheistä jatkuu selvästi pidempään. Kuva rakenteesta voi siksi olla tarpeen vielä kymmenen vuoden päästä, eikä silloin ratkaise se, otettiinko kuva, vaan se, löytyykö se.

Kolme kysymystä, joihin kannattaa osata vastata omasta aineistosta: missä kuvat ovat, kun puhelin on vaihdettu kahdesti? Kuka pääsee niihin, kun työnjohtaja on lähtenyt? Löytyykö yksittäinen kuva ilman, että joku muistaa, milloin se otettiin? Jos jokin jää auki, aineisto on olemassa mutta ei käytettävissä.

Luovutusaineisto on eri asia kuin oma dokumentaatio

Nämä sekoitetaan helposti, ja silloin toinen jää tekemättä.

Luovutusaineisto menee tilaajalle: käyttö- ja huolto-ohjeet, tarkastuspöytäkirjat, takuutodistukset ja tarvittavat piirustukset. Sen sisällöstä sovitaan sopimuksessa, ja se on osa urakkasuoritusta. Puuttuva luovutusaineisto voi viivästyttää vastaanottoa ja sen mukana maksuerää.

Oma dokumentaatio jää urakoitsijalle: kuvat peittyvistä rakenteista, työmaapäiväkirja ja poikkeamat. Sen tehtävä on olla olemassa silloin, kun pitää osoittaa jotain.

Kumpaakin kannattaa kerätä sitä mukaa kuin se syntyy. Luovutusaineiston kokoaminen luovutusviikolla on tavallisin syy siihen, että valmiin kohteen vastaanotto venyy.

Mistä aloittaa, jos mitään ei ole

Jos dokumentaatiota ei ole tehty lainkaan, kokonaisuus näyttää liian isolta. Kolmen viikon polku toimii useimmissa rakennusliikkeissä:

1. Viikko 1: yksi työmaa, yksi sääntö. Kuva jokaisesta rakenteesta ennen peittämistä. Ei muuta. Katso viikon lopussa, mitä kertyi.
2. Viikko 2: lähtötilanne mukaan. Kuva jokaisesta uudesta kohteesta ennen kuin mitään tehdään. Kertakäynti kohdetta kohti, ja suhteessa eniten suojaa.
3. Viikko 3: poikkeamat mukaan. Kuva ja yksi lause aina, kun jotain yllättävää löytyy.

Kolmen viikon jälkeen käytäntö kattaa ne tilanteet, joissa dokumentaatiota oikeasti tarvitaan. Jos pitää valita yksi, se on ensimmäinen: peittyvä rakenne on ainoa tilanne, jossa tieto katoaa kokonaan.

Miten tämä toimii FiSASissa

FiSASissa kuvaaminen on rakennettu juuri niiden kysymysten ympärille, joihin galleria ei vastaa:

• Kuva tallentuu suoraan projektille. Työntekijä kuvaa puhelimella, ja kuva on heti projektin alla koko tiimin nähtävillä. Puhelimen vaihtuminen tai työntekijän lähteminen ei vie sitä mukanaan.

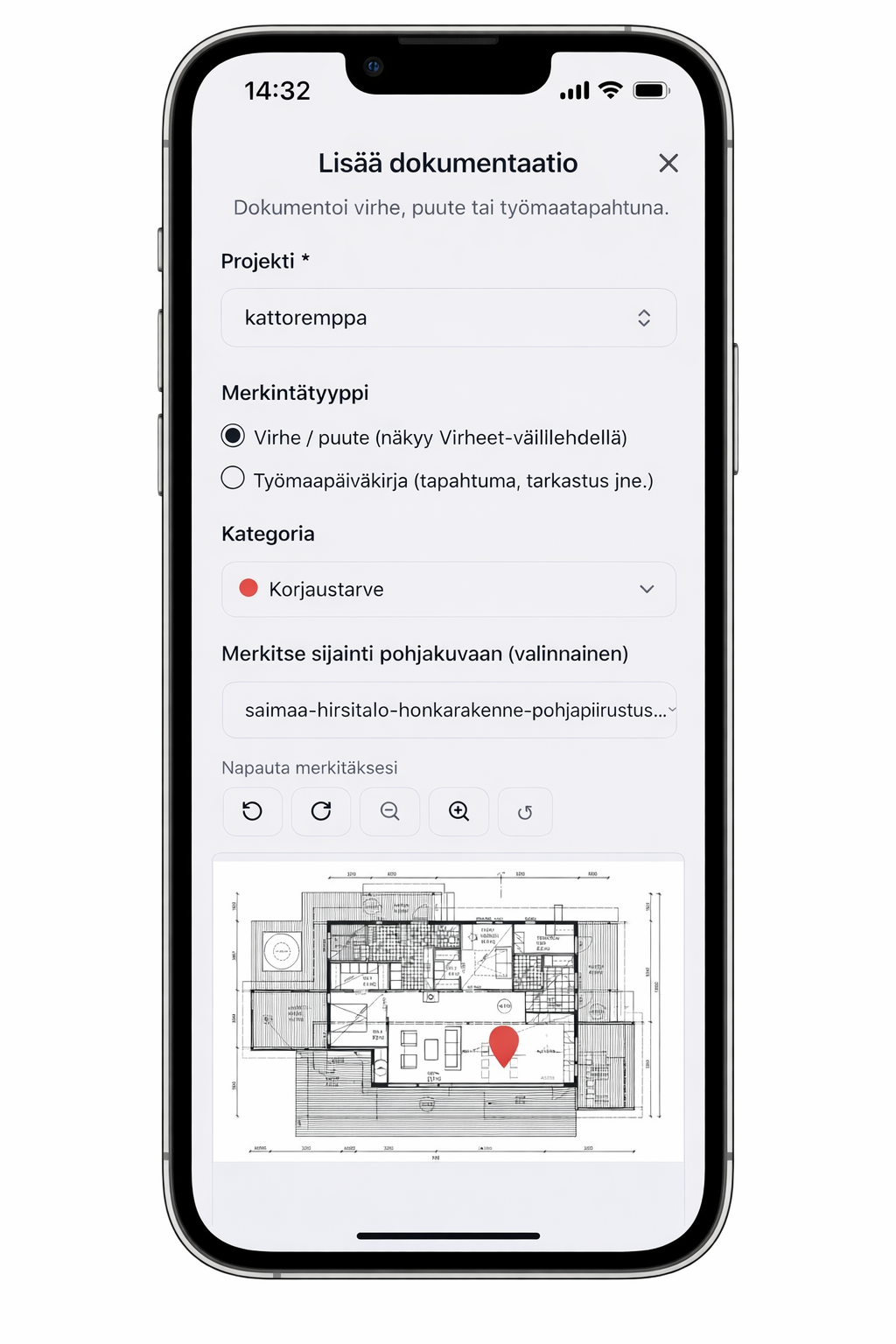

• Sijainti pohjakuvalla. Virheet, puutteet ja peittyvät rakenteet merkitään pohjakuvaan tarkalla sijainnilla ja todennetaan kuvilla. Kysymykseen "mikä seinä tämä on" ei tarvitse muistaa vastausta.
• Vastuuhenkilö ja tila. Jokaisella merkinnällä on vastuuhenkilö ja tila, joten korjattava havainto ei jää roikkumaan.
• Videot ja liitteet. Samaan paikkaan tallentuvat myös videot, tarkastuslistat ja muut liitteet.
• Työmaapäiväkirja. Merkinnän voi kirjoittaa tai sanella, jolloin tekoäly muuttaa puheen tekstiksi ja ehdottaa otsikon ja kategorian. Säätiedot tallentuvat merkinnälle automaattisesti työmaan sijainnin mukaan, ja päiväkirjan saa PDF-raporttina.

Dokumentointi kuuluu kaikkiin paketteihin, myös yhden käyttäjän Maker-pakettiin.

Testaa oma tilanteesi

Valitse kohde, jonka luovutit vuosi sitten, ja etsi siitä kuva jostain rakenteesta ennen peittämistä. Jos löydät sen minuutissa, käytäntö on kunnossa. Jos et löydä lainkaan, tiedät, mitä se maksaisi, jos siitä tulisi kysymys.

FiSASia voi kokeilla 14 päivää maksutta. Seuraavan työmaan peittyvät rakenteet voi kuvata suoraan projektille ja pohjakuvaan, ja kahden viikon päästä näet, löytyykö kuva nopeammin kuin galleriasta.
